FIDELITY Wissen: Das Nyquist-Shannon-Abtasttheorem
Ein überwältigender Anteil der Musik, die wir heute hören, stammt aus digitalen Quellen, die ins Analoge gewandelt werden müssen – und das wäre nicht möglich, hätte ein Herr Nyquist* nicht eine fundamentale Gesetzmäßigkeit erkannt. Wenn Sie nicht nur wissen wollen, dass, sondern warum genau das Sinnbild der gestuften Welle in der digitalen Musikwiedergabe ein Missverständnis ist, lesen Sie weiter.
Intuitiv ergibt es ja Sinn: Digital bedeutet diskrete Zustände statt fließender Übergänge, acht Bit lassen die Darstellung von 256 Werten zu und nichts dazwischen. Um zu verstehen, wieso das Signal nicht 44 100-mal pro Sekunde abrupt von einem auf den nächsten Wert „springt“, müssen wir uns genauer ansehen, wie Frequenzen genau funktionieren.
Frequenz lässt sich als Beschleunigung bei einer gegebenen Amplitude betrachten. Nicht erschrecken – wir dröseln das auf. Zur Visualisierung stellen wir uns eine transparente kreisrunde Scheibe mit einem grellroten Punkt an einer Stelle entlang ihres Umfangs vor. Dreht sich diese gleichmäßig und bewegt sich dabei seitlich entlang der Zeitachse, können wir sie von der Seite betrachten und feststellen, dass der rote Punkt eine perfekte Sinuswelle nachzeichnet. Wenn sich die Scheibe über eine Distanz, die einer Sekunde entspricht, exakt einmal um sich selbst dreht, beträgt die Frequenz ein Hertz. Des Pudels Kern ist dabei, dass die Rotationsgeschwindigkeit der Scheibe und damit die Beschleunigung des Punktes entlang der Sinuskurve in einem festen Zusammenhang mit der Frequenz stehen – sie sind im Grunde nur andere Arten, dasselbe auszudrücken. Wollten wir etwa die Sinuskurve „schärfen“ und den Punkt schneller vom oberen zum unteren Peak bewegen, müsste sich die Scheibe schneller drehen. Eine schnellere Drehung bedeutet zwingend mehr Zyklen in der gleichen Zeit – mit anderen Worten: eine höhere Frequenz.
Nehmen wir nun an, wir wissen, dass die Scheibe nicht schneller als einmal pro Sekunde um sich selbst rotieren kann (d. h. die Bandbreite ist nach oben begrenzt) und dass wir exakt jede halbe Sekunde die Position des Punktes erfahren. Wenn wir Glück haben und unsere zwei Positionssamples genau auf den höchsten und tiefsten Punkt der Sinuskurve fallen, dann wissen wir zweifelsfrei, dass das gesampelte Signal ein Sinus sein muss. Alle anderen Wellenformen wie etwa Rechtecks- oder Dreieckswellen würden an bestimmten Stellen eine größere Beschleunigung des Punktes, d. h. eine schnellere Rotation der Scheibe und damit letztlich höhere Frequenzanteile bedeuten – innerhalb unserer gesetzten Bandbreite können sie also nicht existieren. Könnte sich die Scheibe dagegen beliebig schnell drehen, könnten wir anhand unserer zwei Datenpunkte keine eindeutige Aussage über die Wellenform treffen – zwischen den beiden Datenpunkten könnte der rote Punkt alles Mögliche tun. Damit löst sich im Übrigen das Bild der stufigen Welle auf: Stufen und Kanten im Frequenzgang entstehen nicht durch geringe Abtastraten, sie erfordern im Gegenteil extrem hohe Frequenzen.

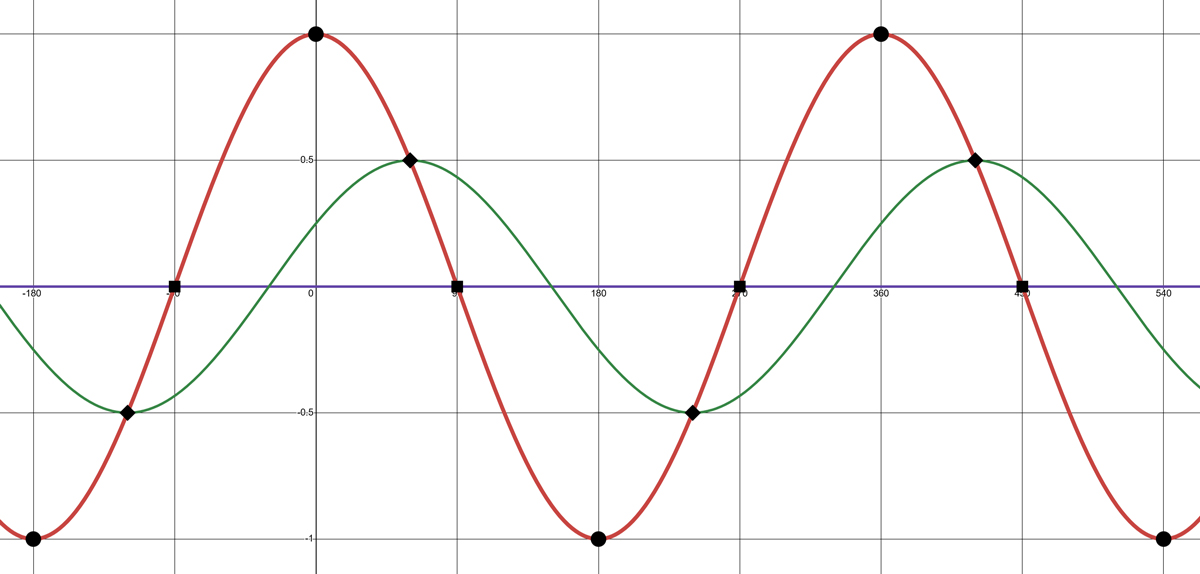

Das ist nun so weit ganz elegant, allerdings gibt es selbst mit Bandbreitenbegrenzung ein kleines Problem: Fallen die zwei Samples nicht exakt auf die Stellen mit der größten Auslenkung, sehen wir die Welle zeit- bzw. phasenversetzt und mit einer geringeren als der tatsächlichen Amplitude. Aus der ausgelesenen Amplitude und der gegebenen Bandbreitenbegrenzung würden wir zwar immer noch auf die richtige Wellenform schließen, nur eben mit falschen Parametern. Im Extremfall – wenn die Samples genau auf den Nulldurchläufen liegen, sähen wir gar überhaupt keine Auslenkung, hätten also schlicht keine Information.
Dankenswerterweise muss die Abtastung nur einen Hauch enger getaktet sein, damit sich aus den gemessenen Amplituden mathematisch eindeutig Frequenz, Amplitude und auch Phase ableiten lassen – und damit sind wir beim Nyquist-Shannon-Abtasttheorem angekommen, das besagt, dass ein Signal anhand in gleichmäßigen Zeitabständen abgegriffener Amplitudenwerte (Samples) exakt rekonstruiert werden kann, wenn es nur Frequenzen enthält, die niedriger sind als die Hälfte der Samplingrate (also unterhalb der sogenannten Nyquist-Frequenz liegen). Ein auf 20 Kilohertz begrenztes Musiksignal, das mit 44,1 Kilohertz abgetastet wird, bietet damit genug Information für eine perfekte Reproduktion der eingehenden Wellenform.

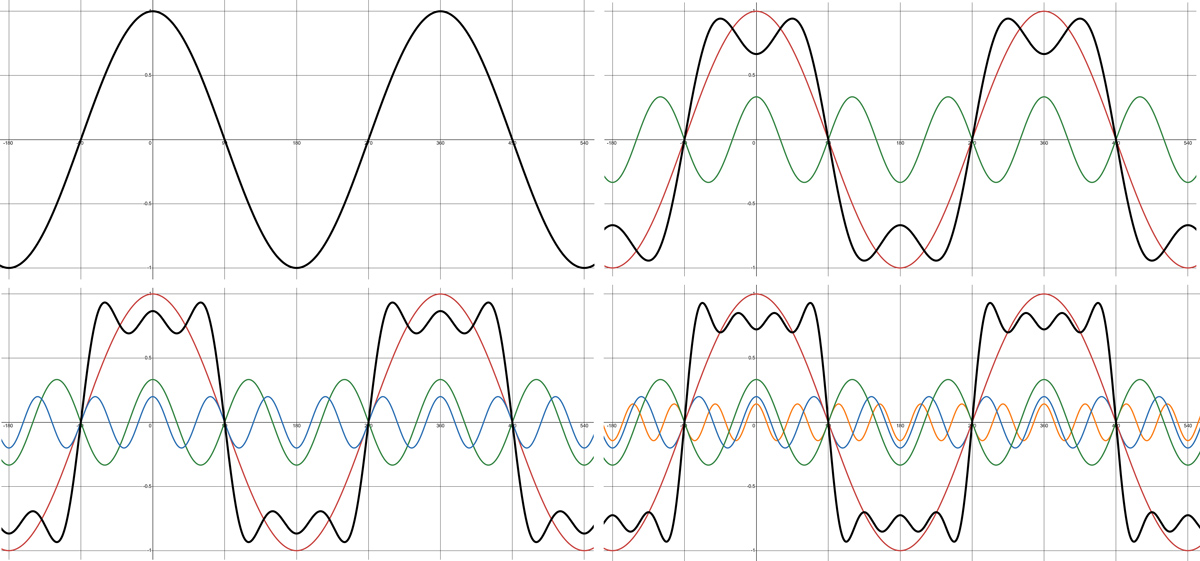

Unser Scheibenbildnis erklärt, wieso sich Sinustöne exakt rekonstruieren lassen, doch wie wir alle wissen, sind Musiksignale wesentlich komplexer – zum Glück bestehen sie jedoch in der Tat nur aus Sinuswellen, da sich jede real vorkommende Wellenform in Sinusbestandteile mit unterschiedlichen Amplituden und Phasen zerlegen lässt. Diese Zerlegung nennt sich Fourier-Transformation. Eine Rechteckswelle etwa besteht aus der Grundfrequenz und all ihren ungeradzahligen Harmonischen (also allen ungeraden ganzzahligen Vielfachen der Grundfrequenz), wobei deren Amplitude proportional zur Ordnungszahl abnimmt – die Dritte hat also ein Drittel der Amplitude, die Fünfte ein Fünftel usw.
Für die Analog-zu-Digital-Wandlung bedeutet das, dass ein DAC im Grunde jedes Signal als einen bunten Strauß an sich überlagernden Sinuswellen sieht, die er allesamt originalgetreu nachbilden kann, solange das Signal keine zu hohen Frequenzen enthält.
Selbstverständlich funktioniert das alles in der Praxis weniger gut als in der Theorie – zum Beispiel setzt eine absolut perfekte Rekonstruktion im Grunde unendlich steile Filterflanken voraus, die es nicht gibt. Das, was wir technisch machen können, lässt immer (minimale, aber messbare) Artefakte zurück. Hier macht sich einer der größten Vorteile von HiRes-Formaten bemerkbar: Indem man die Filterung auf einen Bereich weit außerhalb des Hörbaren verlegt, verlegt man etwaige Rekonstruktionsfehler ebenfalls dorthin.
*Harry Nyquist war nicht als einziger an der Erkenntnis beteiligt; er baute seine Überlegungen auf der Arbeit von Edmund Whittaker auf, und Nyquists Erkenntnisse wurden ihrerseits von Claude Shannon ergänzt. Parallel gelangte Wladimir Kotelnikow zu denselben Schlüssen, allerdings blockierte der Eiserne Vorhang effektiv den Wissensaustausch.
